Черепные нервы

Тройничный нерв (nervus trigeminus) и его ветви.
Вид справа. Часть верхней и нижней челюстей удалена. 1-тройничный узел; 2-глазной нерв; 3-ресничный узел; 4-носо-слезный нерв; 5-лобный нерв; 6-слезная железа; 7-надглазнич-ный нерв; 8-надблоковый нерв; 9-подблоковый нерв; 10-глазо-двигательный нерв; 11-подглазничный нерв; 12-крылонебный узел; 13-нижнечелюстной нерв; 14-верхнее зубное сплетение; 15-язычный нерв; 16-подбородочный нерв; 17-нижнее зубное сплетение; 18-нижний альвеолярный нерв; 19-лицевая артерия; 20-язычная артерия; 21-шейное сплетение; 22-верхний корешок шейной петли; 23-подъязычный нерв; 24-наружная сонная артерия; 25-верхнечелюстная артерия; 26-верхнечелюстной нерв.

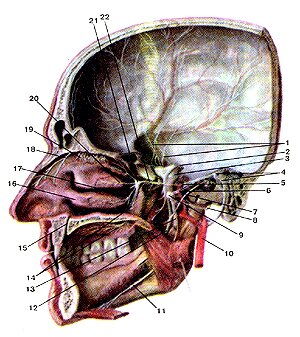

 Тройничный нерв (nervus trigeminus) и его ветви. Сагиттальный распил. Вид с медиальной стороны. Удалена часть слизистой оболочки стенки полости носа и твердого неба. 1-оболочечные ветви; 2-тройничный нерв; 3-тройничный узел; 4-лицевой нерв; 5-большой каменистый нерв; 6-малый каменистый нерв; 7-барабанная струна; 8-ушно-височний нерв; 9-ушной узел; 10-наружная сонная артерия; 11-челюстно-модъязычный нерв; 12-язычный нерв; 13-нижний альвеолярный нерв; 14-небные нервы; 15-резцовый канал; 16-нижняя носовая раковина; 17-латеральные нижние задние носовые ветви; 18-передний обонятельный нерв; 19-обонятельные нервы; 20-латеральные верхние задние носовые ветви; 21-крылонебный узел; 22-нерв крыловидного канала.

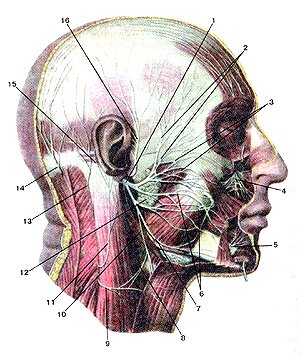

 Лицевой нерв (nervus facialis). Вид справа. 1-лицевой нерв; 2-височные ветви; 3-скуловые ветви; 4-подглаз-ничный нерв; 5-подбородочный нерв; 6-щечные ветви; 7-краевая ветвь нижней челюсти; 8-поверхностная шейная петля; 9-попе-речный нерв шеи; 10-шейная ветвь; 11-большой ушной нерв; 12-околоушная слюнная железа; 13-малый затылочный нерв; 14-большой затылочный нерв; 15-задний ушной нерв (ветвь лицевого нерва); 16-ушно-височный нерв.

 Языкоглоточный нерв (nervus glossopharyngeus) и подъязычный нерв (nervus hypoglossus). Вид справа. 1-языкоглоточный нерв; 2-внутренняя сонная артерия; 3-наруж-ная сонная артерия; 4-язычная артерия; 5-подъязычно-язычная мышца; 6-иолъязычный нерв; 7-сонный гломус (клубочек); 8-на-ружное сонное сплетение; 9-блуждающий нерв; 10-симпатичес-кий ствол; 11-наружные сонные нервы; 12-верхнии шейный узел симпатического ствола; 13-нижний узел блуждающего нерва; 14-внутреннее сонное сплетение; 15-внутренняя яремная вена (отрезана).

 Блуждающий нерв (nervus vagus) и ею ветви. Вид спереди. Верхняя полая вена и легочный ствол удалены. 1-блуждающий нерв; 2-подъязычная кость; 3-верхняя сердечная ветвь; 4-симпатический ствол; 5-щитовидный хрящ гортани; 6-щи-товидная железа; 7-левый возвратный нерв; 8-средняя сердечная ветвь; 9-левая общая сонная артерия (отрезана); 10-нижняя сердечная ветвь; П-левая подключичная артерия; 12-дуга аорты; 13-пле-чеголовной ствол; 14-правая подключичная артерия; 15-правая общая сонная артерия; 16-передняя лестничная мышца; 17-правая позвоночная артерия; 18-правый возвратный нерв; 19-правый верхний гортанный нерв; 20-правый подъязычный нерв; 21-шшю-глоточная мышца; 22-верхний шейным узел (блуждающего нерва).
