Кости головы (череп)
Кости головы (череп)
Череп (cranium).
Вид спереди.
1-лобная кость; 2-венечный шов; 3-теменная кость; 4-глазница; 5-чешуя височной кости; 6-скуловая кость; 7-верхняя челюсть; 8-фушевидное отверстие; 9-нижняя челюсть; 10-подбородочная буфистость; 11-зубы нижней челюсти; 12-межверхнечелюстной шов; 13-носовая кость; 14-скуловая дуга; 15-слезная кость; 16-большое крыло клиновидной кости; 17-надбровная дуга;
18-глабелла (надпереносье); 19-лобный бугор.

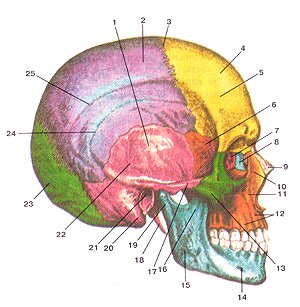

Череп (cranium). Вид сбоку.
1-височная кость; 2-теменная кость; 3-венечный (зубчатый) шов; 4-лобная кость; 5-лобный бугор; 6-большое крыло клиновидной кости; 7-глазница; 8-слезная кость; 9-носовая кость; 10-лобный отросток верхней челюсти; 11-верхняя челюсть; 12-альвеолярные возвышения верхней челюсти; 13-скуловая кость; 14-подборо-дочное отверстие; 15-бугристость нижней челюсти; 16-венечный отросток нижней челюсти; 17-скуловая дуга; 18-шиловидный отросток; 19-суставной отросток нижней челюсти; 20-сосцевидный отросток височной кости; 21-наружный слуховой проход; 22-че-шуя височной кости; 23-затылочная кость; 24- нижняя височная линия; 25- верхняя височная линия.
Лобная кость (os frontale). Вид спереди. 1-лобная чешуя; 2-лобный бугор; 3-глабелла (надпереносье); 4-скуловой отросток; 5-надглазничный край; 6-носовая часть (лобной кости); 7-носовая ость; 8-лобная вырезка; 9-надбровная дуга; 10-надглазничное отверстие; 11-височная линия.

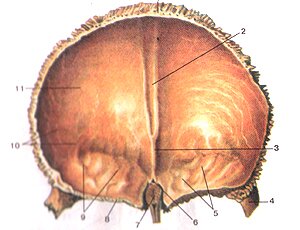

Лобная кость (os frontale). Вид сзади. I -теменной край; 2-борозда верхнего сагиттального синуса; 3-лоб-ный гребень; 4-скуловой отросток; 5-пальцевидные вдавления; 6-слепое отверстие; 7-носовая часть; 8-глазничная часть; 9-мозго-вые возвышения; 10-артериальные борозды; 11-лобная чешуя.

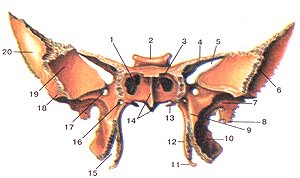

Клиновидная (основная) кость (ossphenoidale).
Вид сзади.
1-зрительный канал; 2-спинка седла; 3-задний наклоненный отросток; 4-иередний наклоненный отросток; 5-малое крыло; 6-верхняя глазничная щель; 7-теменной угол; 8-большое крыло (мозговая поверхность); 9-круглое отверстие; 10-крыловидный канал; 11-ладьевидная ямка; 12-латеральная пластинка (крыловидного отростка); 13-крыловидная вырезка; 14-борозда крыловидного крючка; 15-влагалищный отросток; 16-клиновидннй гребень; 17-тело клиновидной кости; 18-медиальная пластинка (крыловидного отростка); 19-крыловидный крючок; 20-крыло-видная ямка; 21-борозда внутренней сонной артерии.
Клиновидная (основная) кость (os sphenoidale).
Вид спереди.
1-апертура клиновидной пазухи; 2-спинка седла; 3-клиновидная раковина; 4-малое крыло; 5-верхняя глазничная щель; 6-скуловой край; 7-подвисочная поверхность, 8-ость клиновидной кости; 9-крыловидно-небная борозда; 10-латеральная пластинка; 11-крыловидный крючок; 12-медиальная пластинка крыловидного отростка; 13-влагалищный отросток; 14-клиновидный гребень; 15-крыловидная вырезка; 16-крыловидный канал; 17-круглое отверстие; 18-подвисочный гребень; 19-глазничная поверхность большого крыла; 20-височная поверхность большого крыла.
Затылочная кость (os occipitale). Вид спереди. 1-борозда верхнего сагиттального синуса; 2-чешуя затылочной кости; 3-внутренний затылочный выступ; 4-внутренний затылочный гребень; 5-большое затылочное отверстие; 6-борозда сигмовидного синуса; 7-мышелковый канал; 8-борозда нижнего каменистого синуса; 9-скат; 10-базилярная (основная) часть; II-латеральная часть; 12-яремная вырезка; 13-яремный бугорок; 14-яремный отросток; 15-нижняя затылочная ямка; 16-борозда поперечного синуса; 17-всрхняя затылочная ямка.
Затылочная кость (os occipitale). Вид сзади. 1-наивысшая выйная линия; 2-наружный затылочный выступ; 3-верхняя выйная линия; 4-нижняя выйная линия; 5-мыщелко-вый канал; 6-затылочный мыщелок; 7-внутрияремный отросток; 8-глоточный бугорок; 9-базилярная (основная) часть; 10-лате-ральная часть; 11-яремная вырезка; 12-яремный отросток; 13-мыщелковая ямка; 14-большое затылочное отверстие; 15-выйная поверхность (площадка); 16-наружный затылочный гребень; 17-затылочная чешуя.
Теменная кость (os parietale). Наружная поверхность. 1-лобный угол; 2-верхняя височная линия; 3-лобный край; 4-ни-жняя височная линия; 5-клиновидный угол; 6-чешуйчатый край; 7-сосцевидный угол; 8-затылочный край; 9-теменной бугор; 10-сагиттальный край.

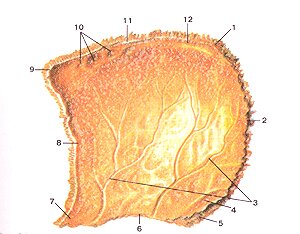

Теменная кость (os parietale). Внутренняя поверхность. 1-затылочный угол; 2-затылочный край; 3-артериальные борозды; 4-борозда сигмовидного синуса; 5-сосцевидный угол; 6-че-шуйчатый край; 7-клиновидный угол; 8-лобный край; 9-лобный угол; 10-ямочки грануляций; 11-сагиттальный край; 12-борозда верхнего сагиттального синуса.

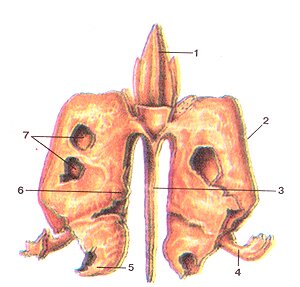

Решетчатая кость (os ethmoidale). Вид сзади. 1-петушиный гребень; 2-глазничная пластинка; 3-перпендику-лярная пластинка; 4-крючковидный отросток; 5-средняя носовая раковина; 6-верхняя носовая раковина; 7-решетчатые ячейки.

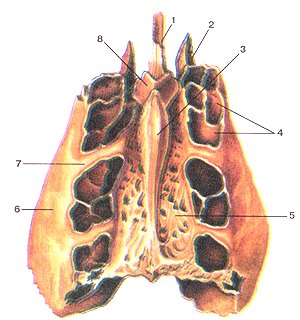

Решетчатая кость (os ethmoidale). Вид сверху. 1-перпендикулярная пластинка; 2-средняя носовая раковина; 3-петушиный гребень; 4-решетчатые ячейки; 5-решетчатая пластинка; 6-глазничная пластинка; 7-передняя решетчатая борозда; 8-крючковидный отросток.

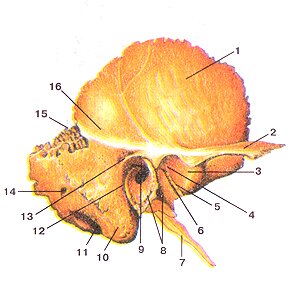

Височная кость, (os temporale).
Наружная поверхность. Вид справа.
1-чешуйчатая часть (чешуя) височной кости; 2-скуловой отросток; 3-суставной бугорок; 4-нижнечелюстная ямка 5-каменисто-чешуйчатая щель; 6-каменисто-барабанная (глазерова) щель; 7-шиловидный отросток; 8-барабанная часть височной кости; 9-)1аружное слуховое отверстие; 10-сосцевидный отросток; 11-сосцевидная вырезка; 12-барабанно-сосцевидная щель; 13-надпроходная ость (над слуховым проходом); 14-сосцевидное отверстие; 15-теменная вырезка; 16-височная линия.

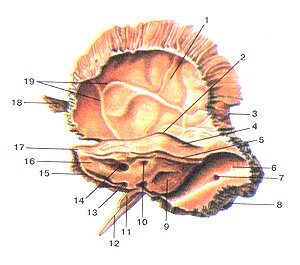

Височная кость (os temporale).
Внутренняя поверхность.
1-чешуйчатая часть височной кости; 2-дугообразное возвышение; 3-теменная вырезка; 4-крышабарабанной полости; 5-бороз-да верхнего каменистого синуса; 6-бороэда сигмовидного синуса; 7-сосцевидное отверстие; 8-затылочный край; 9-наружноое отверстие (апертура) водопровода преддверия; 10-поддуговая ямка.; 11-влагалище шиловидного отростка; 12-шиловидный отросток; 13-наружное отверстие (апертура) канальца улитки; 14-внутреннее слуховое отверстие; 15-борозда нижнего каменистого синуса; 16-задняя поверхность пирамиды височной кости; 17-верхушка пирамиды; 18-скуловой отросток; 19-артериальные борозды.
Височная кость (os temporale).
Вид снизу (правая кость).
1-наружный слуховой проход; 2-шиловидный отросток; 3-поза-дисуставной бугорок; 4-нижнечелюстная ямка; 5-суставной бугорок; 6-скуловой отросток; 7-каменисто-чешуйчатая шель; 8-ни-жний отросток пирамиды височной кости (крыши барабанной полости); 9-каменисто-барабанная (глазерова) щель; 10-мышеч-но-трубный канал; 11-внутреннее отверстие сонного канала; 12-наружное отверстие сонного канала; 13-каменистая ямочка; 14-наружное отверстие (апертура) канальца улитки; 15-сосцевид-ный каналец; 16-яремная ямка; 17-шило-сосцевидное отверстие; 18-затылочный край; 19-борозда затылочной артерии; 20-сосце-видная вырезка; 21-сосцевидный отросток;

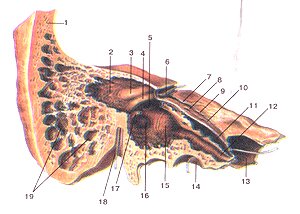

Височная кость (os temporale). Распил через барабанную
полость вдоль длинной оси пирамиды (правая кость). 1-чешуя височной кости 2-сосцевидная пещера; 3-выступ латерального полукружного канала; 4-выступ канала лицевого нерва; 5-окно преддверия; 6-зонд в канале лицевого нерва; 7-расщелина канала большого каменистого нерва; 8-расщелина канала малого каменистого нерва; 9-борозда большого каменистого нерва; 10-борозда малого каменистого нерва; 11-полуканал мышцы, натягивающей барабанную перепонку; 12-полуканал слуховой трубы; 13-внугреннее отверстие сонного канала; 14-наружное отверстие сонного канала; 15-мыс; 16-барабанная полость; 17-пирамидальное возвышение; 18-шило-сосцевидное отверстие; 19-сосцевидные ячейки.

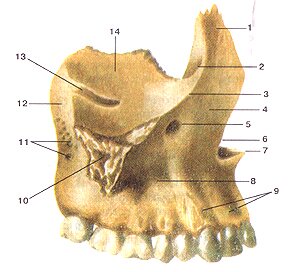

Верхняя челюсть (верхнечюстная кость-maxilla),
правая. Вид сбоку.
1-лобный отросток; 2-передний слезный гребень; 3-подглазнич-ный край; 4-передняя поверхность; 5-подглазничное отверстие; 6-носовая вырезка; 7-передняя носовая ость; 8-тело верхней челюсти; 9-альвеолярные возвышения; 10-скуловой отросток; 11-альвеолярные отверстия; 12-бугор верхней челюсти; 13-под-глазничная борозда; 14-глазничная поверхность.

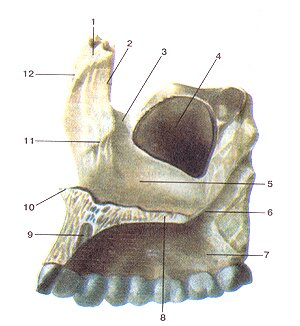

Верхняя челюсть (верхнечелюстная кость—maxilla), правая. Вид с внутренней стороны.
1-лобный отросток; 2-слезный край; 3-слезная борозда; 4-верх-нечелюстная (Гайморова) пазуха; 5-носовая поверхность тела верхней челюсти; 6-большая небная борозда; 7-альвеолярный отросток; 8-небный отросток; 9-резцовый канал; 10-передная носовая ость; 11-раковинный гребень; 12-решетчатый гребень.
Скуловая кость (os zygomaticum), правая. Вид сбоку. 1-лобный отросток; 2-глазничная поверхность; 3-скуло-глазнич-ное отверстие; 4-латеральная поверхность; 5-височный отросток.
Fig. 33. Os zygomaticum. Правая. Вид сбоку. Г-processus frontalis; 2-facies orbitalis; 3-foramen zigomaticoorbitale; 4-facies lateralis; 5-processus temporalis.
Fig. 33. Right zygomatic bone. Lateral aspect. 1-frontal process; 2-orbital surface; 3-zygomaticoorbital foramen; 4-lateral surface; 5-temporal process.
Сошник (vomer).
Левая сторона. 1-решетчатый край; 2-левое крыло сошника; 3-свобод-ный край; 4-небный край.

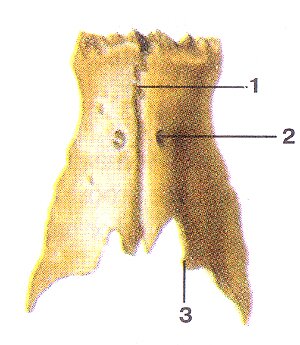

Носовые кости (ossa nasalia).
Вид сверху.
1-межносовой шов; 2-отверстие носовой кости; 3-свободный край;
Вид со стороны полости носа. I-слезный отросток; 2-решетча-тый отросток; 3-нижний (свободный) край.
Слезная кость (os lacrimale).
Вид с латеральной сторон ы.
I-слезная борозда; 2-задний слезный гребень; 3-слезный крючок.

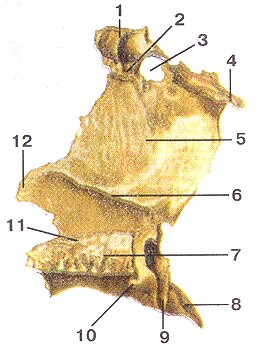

Небная кость (os palatium).
Вид с медиальной стороны. 1-глазничный отросток; 2-решетчатый гребень; 3-клиновидно-небная вырез-ка; 4-клиновидный отросток; 5-пер-пендикулярная пластинка (носовая поверхность); 6-раковинный гребень; 7-горизонтальная пластинка; 8-пира- 11-мидальный отросток; 9-большая небная борозда; Ю-задняя носовая ость; ll-носовой гребень; 12-верхнечелюст-ной отросток.

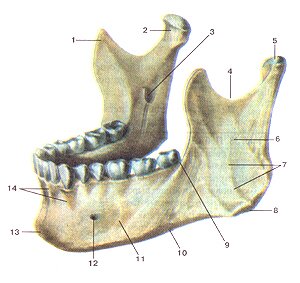

Нижняя челюсть (mandibula). Вид сверху и слева. 1-венечный отросток; 2-мыщелковый отросток; 3-отверстие нижней челюсти; 4-вырезка нижней челюсти; 5-головка нижней челюсти; 6-ветвь нижней челюсти; 7-жевательная буфистость; 8-угол нижней челюсти; 9-косая линия; 10-основание нижней челюсти; 11-тело нижней челюсти; 12-подбородочное отверстие; 13-подбородочный выступ; 14-альвеолярные возвышения.
Подъязычная кость (os hyoideum). Вид спереди. 1-тело подъязычной кости; 2-большой рог; 3-малый рог

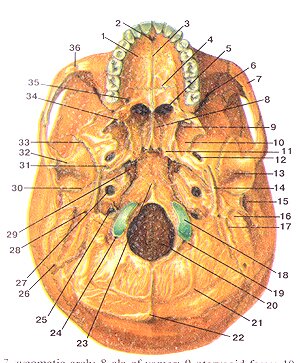

Наружное основание черепа (basis cranii extema). Вид снизу. I-небный отросток верхней челюсти; 2-резцовое отверстие; 3-срединный небный шов; 4-поперечный небный шов; 5-хоана; 6-нижняя глазничная щель; 7-скуловая дуга; 8-крыло сошника; 9-крыловидная ямка; 10-латеральная пластинка крыловидного отростка; 11-крыловидный отросток; 12-овальное отверстие; 13-нижнечелюсгная ямка; 14-шиловидный отросток; 15-наруж-ный слуховой проход; 16-сосцевидный отросток; 17-сосцевидная вырезка; 18-затылочный мыщелок; 19-мыщелковая ямка; 20-большое (затылочное) отверстие; 21-нижняя выйная линия; 22-наружный затылочный выступ; 23-глоточный бугорок; 24-мыше.чковый канал; 25-яремное отверстие; 26-затылочносо-сцевидный шов; 27-наружное сонное отверстие; 28-шило-сосце-видное отверстие; 29-рваное отверстие; 30-каменисто-барабан-ная щель; 31-остистое отверстие; 32-суставной бугорок; 33-клиновидно-чешуйчатый шов; 34-крыловидный крючок; 35-большое небное отверстие; 36-скуло-верхнечелюстной шов.
Внутреннее основание черепа (basis cranii interna).
Вид сверху.
1-глазничная часть лобной кости; 8-петушиный фебень; 3-ре-шетчатая пластинка.; 4-зрительный канал; 5-гипофизная ямка; 6-спинка седла. 7-круглое отверстие; 8-овальное отверстие; 9-рваное отверстие; 10-остистое отверстие; II-внутреннее слуховое отверстие; 12-яремное отверстие; 13-подъязычны и канал; 14-ламбдовидный шов; 15-скат; 16-боро:!да поперечного синуса; 17-внугренний затылочный выступ; 18-большое (затылочное) отверстие; 19-затылочная чешуя; 20-борозда сигмовидного синуса; 21-пирамида (каменистая часть) височной кости; 22-чешуй-чатая часть височной кости; 23-большое крыло клиновидной кости; 24-малое крыло клиновидной кости;

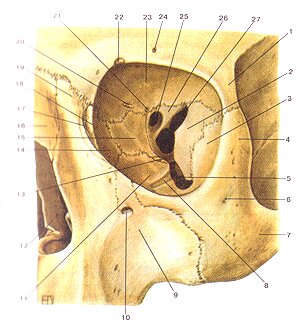

Глазница (orbita), левая. Вид спереди. 1-скуловой отросток лобной кости; 2-большое крыло клиновидной кости (глазничная поверхность); 3-глазничная поверхность скуловой кости; 4-лобный отросток скуловой кости; 5-нижняя глазничная щель; 6-скуло-лицевое отверегие; 7-скуловая кость; 8-подглазничная борозда; 9-верхняя челюсть (верхнечелюстная кость, подглазничная поверхность); 10-иодглазничное отверстие; И-глазничная поверхность верхней челюсти; 12-полость носа; 13-глазничный отросток небной кости; 14-слезная кость; 15-глаз-ничная пластинка решетчатой кости; 16-носовая кость; 17-слез-ная борозда (слезной кости); 18-задний слезный фебень (слезной кости); 19-лобный отросток верхней челюсти; 20-переднее решетчатое отверстие; 21-заднее решетчатое отверстие; 22-лобная вырезка; 23-глазничная часть (глазничная поверхность) лобной кости; 24-надглазничное отверстие; 25-зрительный канал; 26-малое крыло клиновидной кости; 27-верхняя глазничная щель.

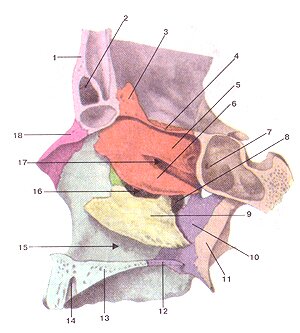

Латеральная стенка полости носа.
I-лобная кость (чешуя лобной кости); 2-лобная пазуха; 3-пету-шиный гребень; 4-решетчатая пластинка решетчатой кости; 5-верхняя носовая раковина; 6-средняя носовая раковина; 7-клиновидная пазуха; 8-клиновидно-небное отверстие; 9-ни-жняя носовая раковина; 10-вертикальная пластинка небной кости; 11-медиальная пластинка крыловидного отростка; 12-гори-зонтальная пластинка небной кости; 13-небный отросток верхней челюсти; 14-резцовый канал; 15-нижний носовой ход; 16-средний носовой ход; 17-верхний носовой ход; 18-носовая кость.

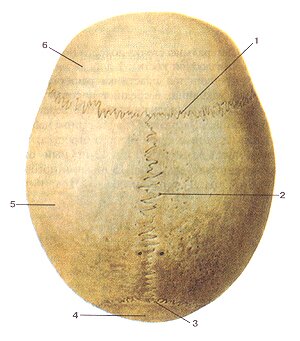

Крыша (свод) черепа (fornix cranii, s. calvaria). Вид сверху. 1-венечный шов; 2-сагиттальный шов; 3-ламбдовидный шов; 4-затылочная кость (чешуя); 5-теменная кость; 6-лобная кость.

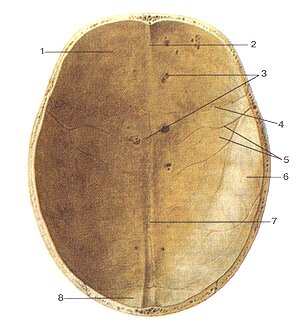

Крыша (свод) черепа (fornix cranii, s. calvaria).
Вид со стороны полости черепа.
1-лобная кость; 2-лобный гребень; 3-ямочки грануляций; 4-ве-нечный шов; 5-артериальные борозды; 6-теменная кость; 7-бо-розда верхнего сагиттального синуса; 8-затылочная кость.

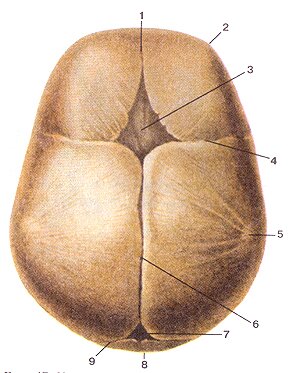

Череп новорожденного. Вид сверху. 1-лобный шов; 2-лобный бугор; 3-передний (лобный) родничок; 4-венечный шов; 5-теменной бугор; 6-сагитгальный шов; 7-задний (затылочный) родничок; 8-затылочная кость; 9-ламбдовидный шов.
Череп новорожденного. Вид сбоку.
1-лобная кость; 2-передний (лобный) родничок; 3-венечный шов; 4-теменной бугор; 5-задний (затылочный) родничок; 6-за-тылочная кость (чешуя); 7-сосцевидный родничек; 8-каменистая часть (пирамида) височной кости; 9-чешуя височной кости; 10-барабанная кость (барабанное кольцо); 11-клиновидный (передне-латеральный) родничок; 12-нижняя челюсть; 13-скуловая кость; 14-верхняя челюсть; 15-глазница.
Рентгеновская картина черепа взрослого человека.
Вид спереди.
1-крыша (свод) черепа; 2-лобная кость; 3-лобная пазуха; 4-ячейки решетчатой кости; 5-костная перегородка полости носа; 6-перед-няя носовая ость; 7-межверхнечелюстной шов; 8-нижняя челюсть; 9-подбородочный выступ; 10-полость носа; 11-верхнечелюстная пазуха; 12-сосцевидный отросток; 13-глазница.
